Draagbare aluminium tribunes

productbeschrijving

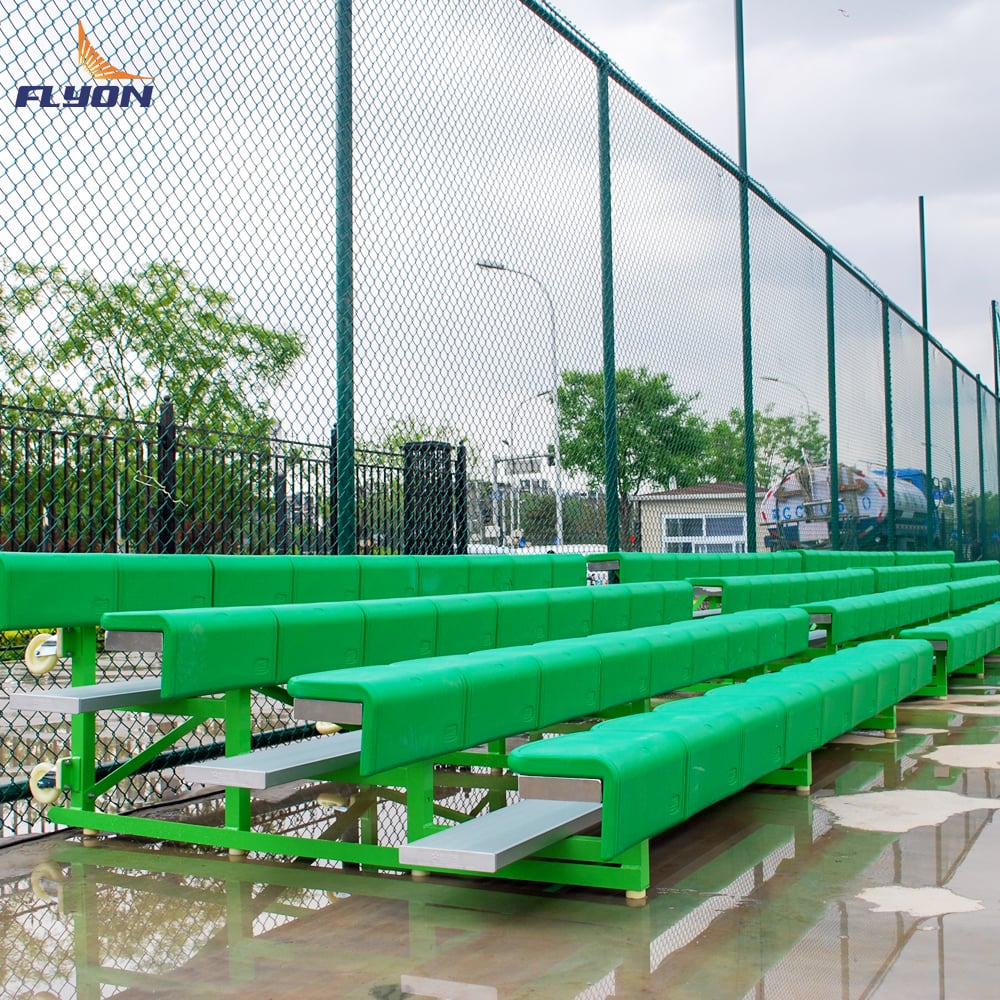

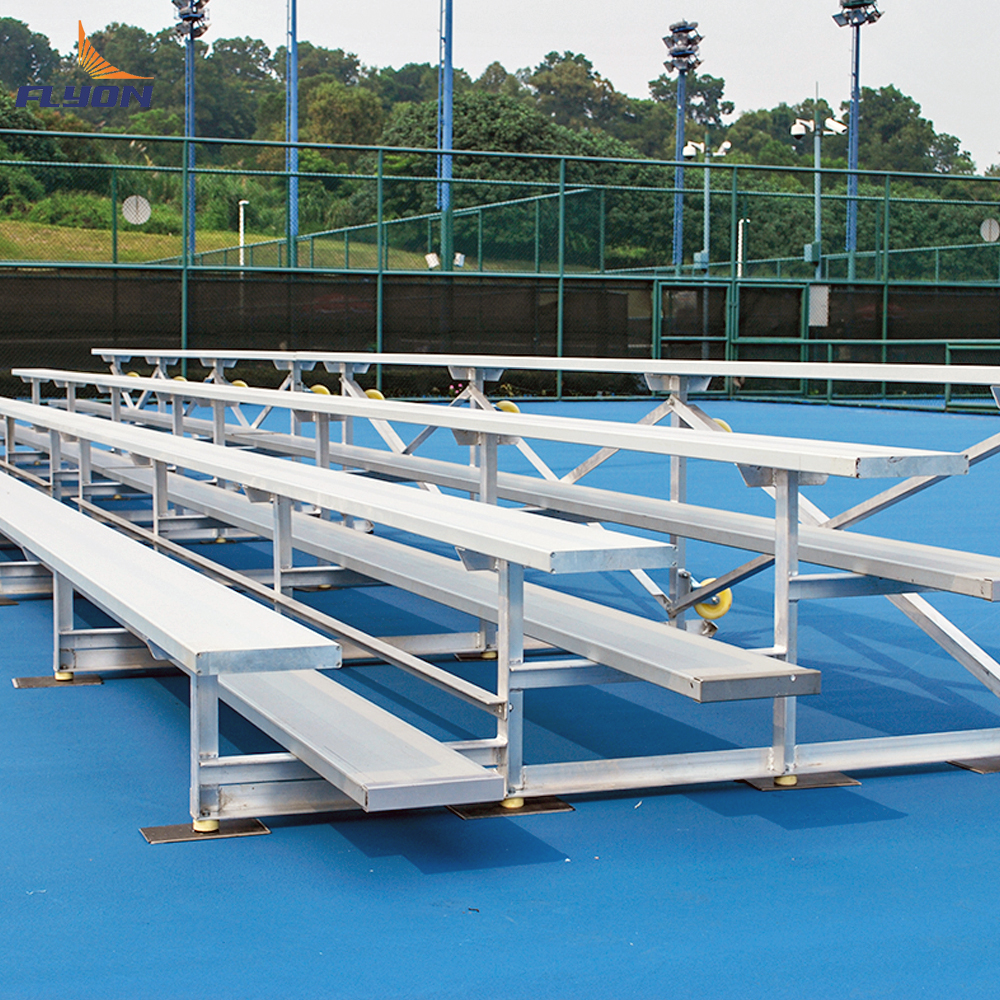

De draagbare tribune is gemaakt van aluminium. Het is gelast met aangepaste aluminiumlegeringsprofielen. Het bestaat uit drie delen, namelijk een aluminiumstructuur, een dek en een zitting. Deze voordelen zijn modulaire montage (verbind elke eenheid eenvoudig), eenvoudig te bedienen en te verplaatsen en te combineren volgens de behoeften van de klant. Het is geschikt voor kleine en middelgrote gymzalen, scholen, multifunctionele hallen, binnen- en buitenwedstrijdlocaties en buitenrecreatieclubs.

- Ik ben...

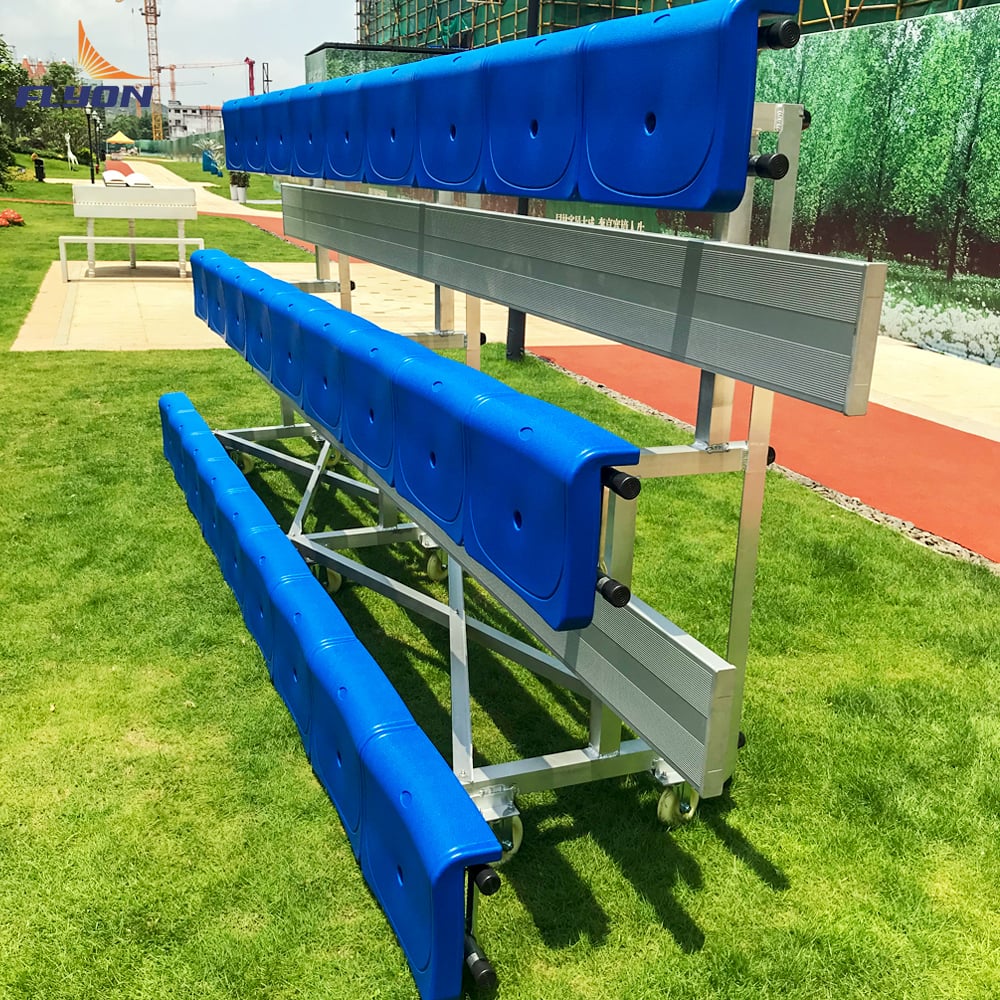

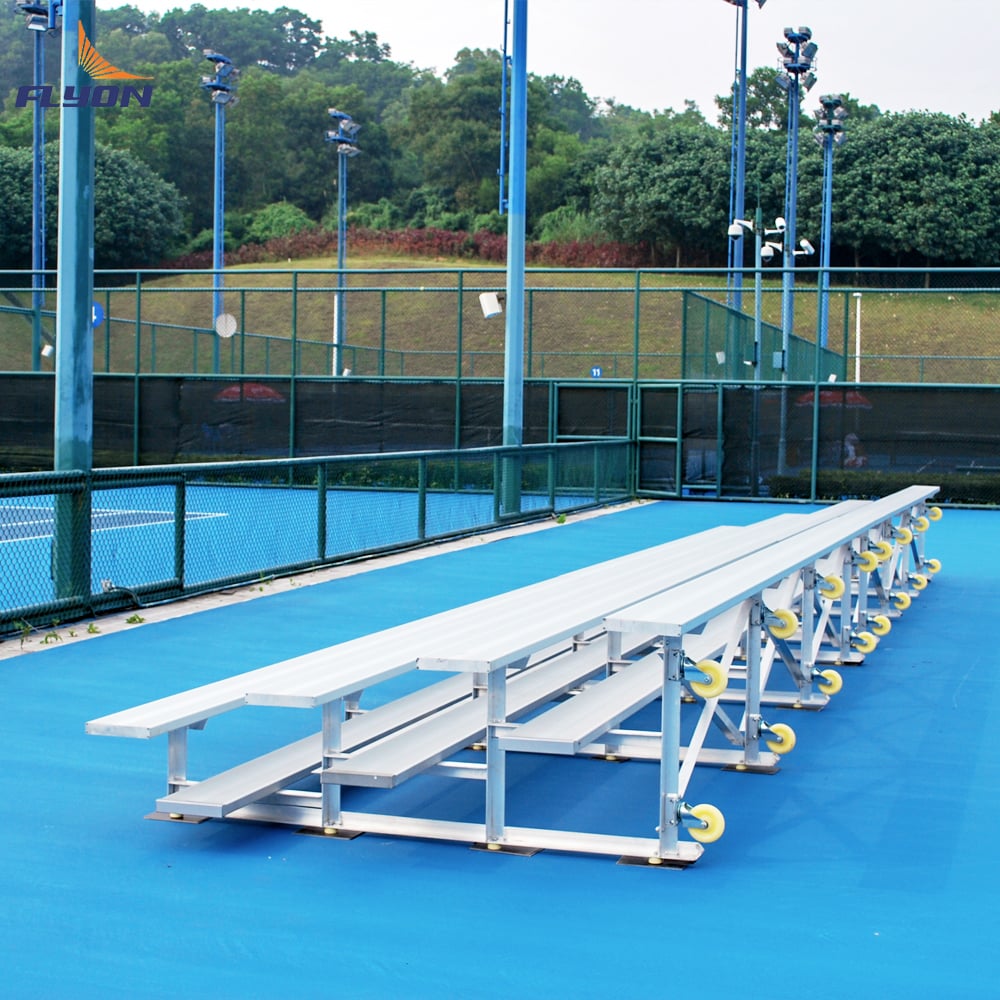

De kleine draagbare aluminium tribune is de beste keuze om tijdelijk de stoel te vergroten. Met wielsysteem is het gemakkelijk te verplaatsen en op te slaan.

- Ik ben...

specificatie

- Ik ben...

1. Standaardgroepbreedte, tredebreedte, tredehoogte en toepasselijke zitplaatsen

(1)     Groepsbreedte:

Bij gebruik van aluminium pedalen bedraagt de maximale overspanning van de beugel 452*4 = 1808 mm; bij gebruik van gelamineerde platen bedraagt de maximale overspanning van de beugel 1200*2 = 2400 mm.

- Ik ben...

(2)    Tredebreedte: 580 mm/700 mm/800 mm/820 mm.

- Ik ben...

(3)    Tredehoogte: 250 mm/300 mm.

- Ik ben...

(4) Toepasselijke zetels:

De metalen tribune kan worden geconfigureerd met geïntegreerde geblazen stoelen zoals Nova, Eco-L, Eco-M en bankzittingen. Afhankelijk van de stoelgroottes of de eisen van de klant, kan het worden geconfigureerd op metalen tribunes met verschillende tredehoogtes en -breedtes. De breedte van de tribunedoorgang moet worden ingesteld op de breedte van 2-3 stoelen.

- Ik ben...

(5)    Het bovenstaande zijn standaard structurele parameters.

Ook kunnen er op maat gemaakte, niet-standaard structurele tribunes worden gemaakt, geheel volgens de specifieke wensen van de klant.

- Ik ben...

2. Inleiding tot de structuur van het tribunesysteem

Structurele samenstelling: Deze bestaat uit een stalen onderconstructie, een ondersteuningssysteem, een pedaalsysteem, een zitsysteem, een veiligheidsbeschermingssysteem, enz.

- Ik ben...

(1) Ondersteuningssysteem voor de onderste stalen constructie:

De beugel kan flexibel worden gevormd door groeplassen van 50*50*5mm hoekstaal, 50*50*5mm hoekaluminium en 40*40*2.0 vierkante buizen, afhankelijk van de behoeften van het project. 40*40*5 hoekstaal of 40*40*4 hoekaluminium wordt gebruikt voor diagonale versteviging en bevestiging tussen beugels.

- Ik ben...

(2) Pedaalsysteem:

Als we aluminiumlegering als pedaal nemen, is het materiaal 6063 aluminiumlegering en is het oppervlak behandeld met anodische oxidatie. Er zijn twee specificaties van aluminium pedalen: 240 * 38 mm en 120 * 38 mm. Het oppervlak is ontworpen met concave-convexe texturen, die antislip- en drainagefuncties hebben. Als we houten planken als pedalen nemen, gebruiken de pedalen eersteklas 18 mm dik eucalyptus roterend gesneden waterdicht gelamineerd multiplex. Het oppervlak is geplakt met slijtvast, brandwerend en antislip PVC-leer. De stompe verbinding van houten planken maakt gebruik van speciale I-vormige aluminiumlegeringconnectoren.

- Ik ben...

(3)    Zitsysteem:

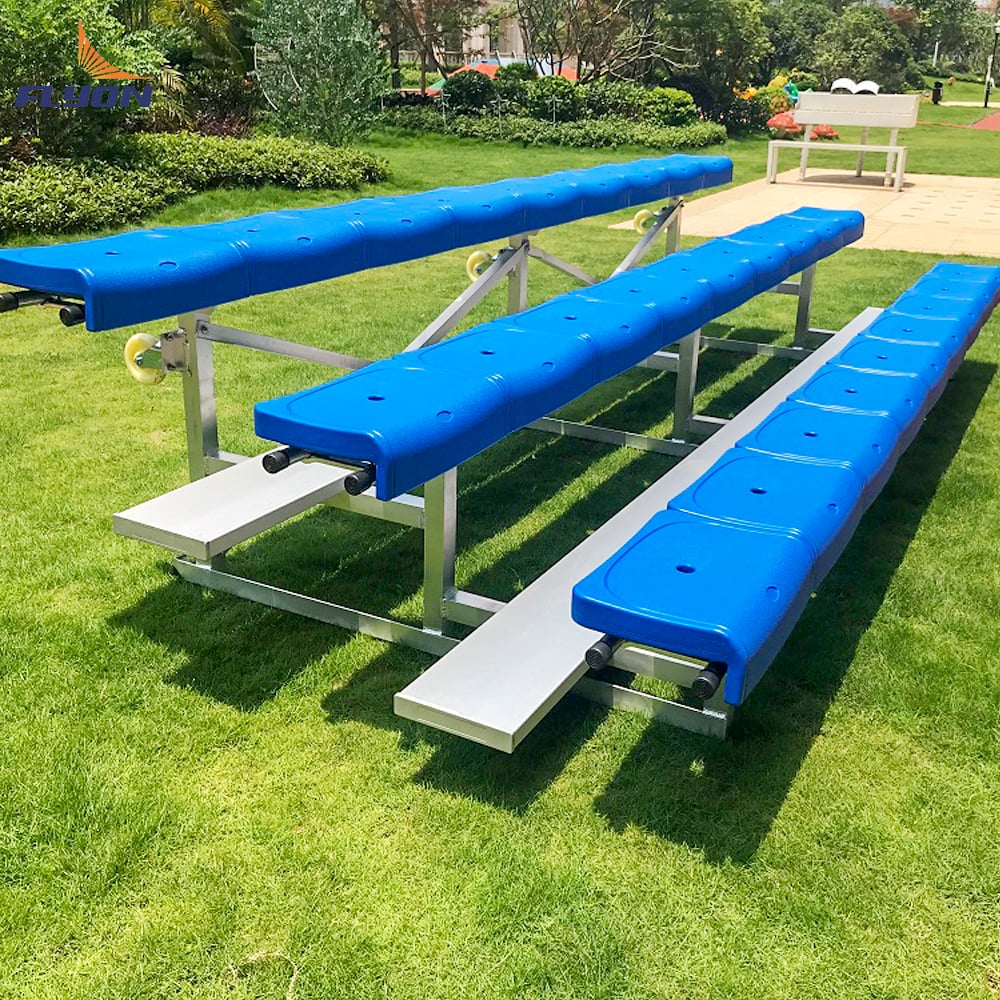

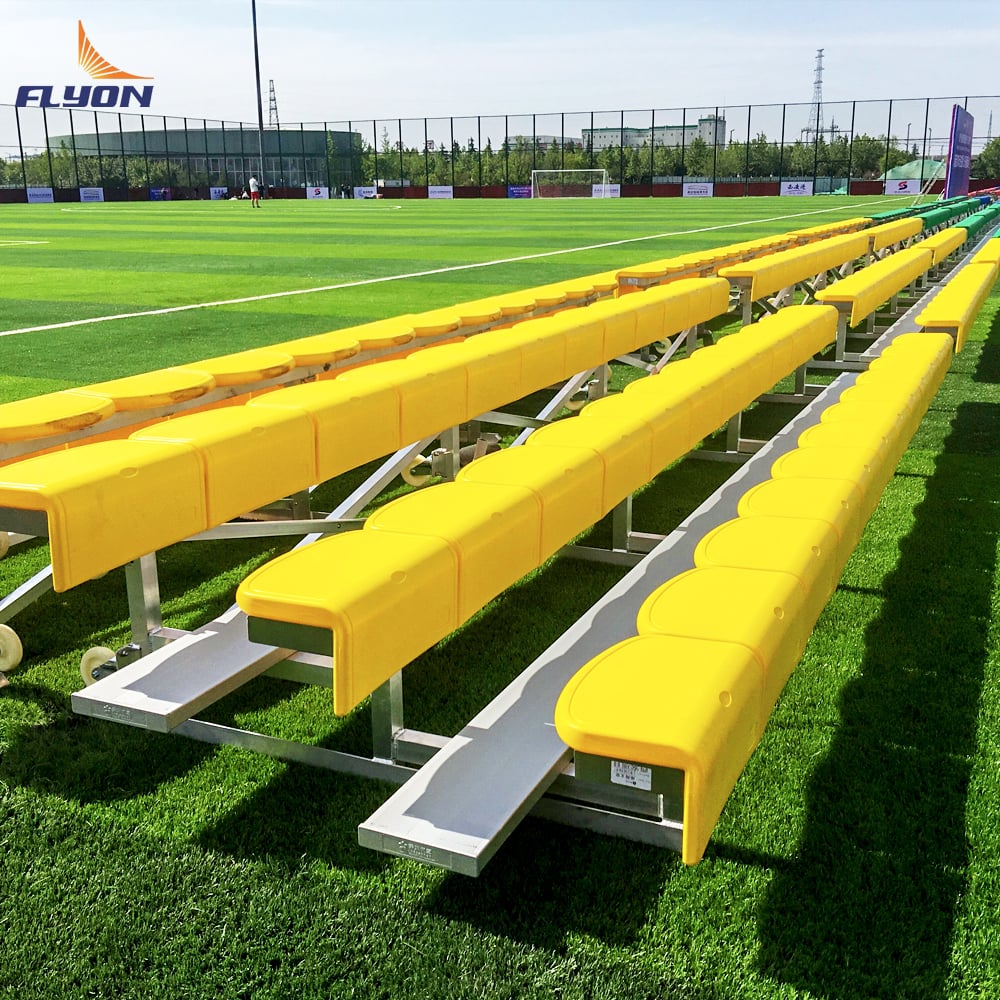

Geïntegreerde geblazen stoelen zoals Nova, Eco-L, Eco-M. De stoelen kunnen plat of verticaal worden geïnstalleerd.

- Ik ben...

(5) Veiligheidsbeschermingssysteem:

Het veiligheidsbeschermingssysteem omvat achterleuningen en zijleuningen. De hoogte van de leuningen is niet minder dan 1100 mm, wat de veiligheid van het personeel volledig waarborgt. Het kolommateriaal van de leuningen is een vierkante buis van 40 * 40 * 2,0 mm en de dwarsbalk is een rechthoekige buis van 40 * 20 * 2,0 mm. De structuur is stabiel, met minder materialen. De eenvoudige leuning kan kosten besparen. Voor tribunes van volledig aluminium worden overeenkomstige specificaties van aluminiumbuizen gebruikt als leuningen.

- Ik ben...

3. Structurele draaglastvereisten

De ontworpen permanente belasting van de tribune is 420N/㎡, en de ontworpen waarde van de levende belasting is 4000N/㎡. De ontwerpveiligheidsfactor is 1,5. De invloeden van windbelasting, sneeuwbelasting, enz. op de structuur worden volledig in overweging genomen om de veiligheid van het hele systeem te garanderen. De vangrail moet bestand zijn tegen een gelijkmatig verdeelde laterale statische belasting van 2000N/m. Naast deze parameters worden alle factoren die van invloed kunnen zijn op de structurele veiligheid in aanmerking genomen.

- Ik ben...

4. Oppervlaktebehandeling van staal

Er zijn meerdere keuzes voor oppervlaktebehandelingsmethoden voor staal: thermisch verzinken, poederspuiten of poederspuiten na thermisch verzinken. Over het algemeen wordt thermisch verzinken toegepast. In binnenruimtes kan poederspuiten worden gebruikt voor de behandeling. Afhankelijk van de behoeften kan poederspuiten worden uitgevoerd na thermisch verzinken.
