هيكل نظام السقالات للمدرجات

وصف المنتج

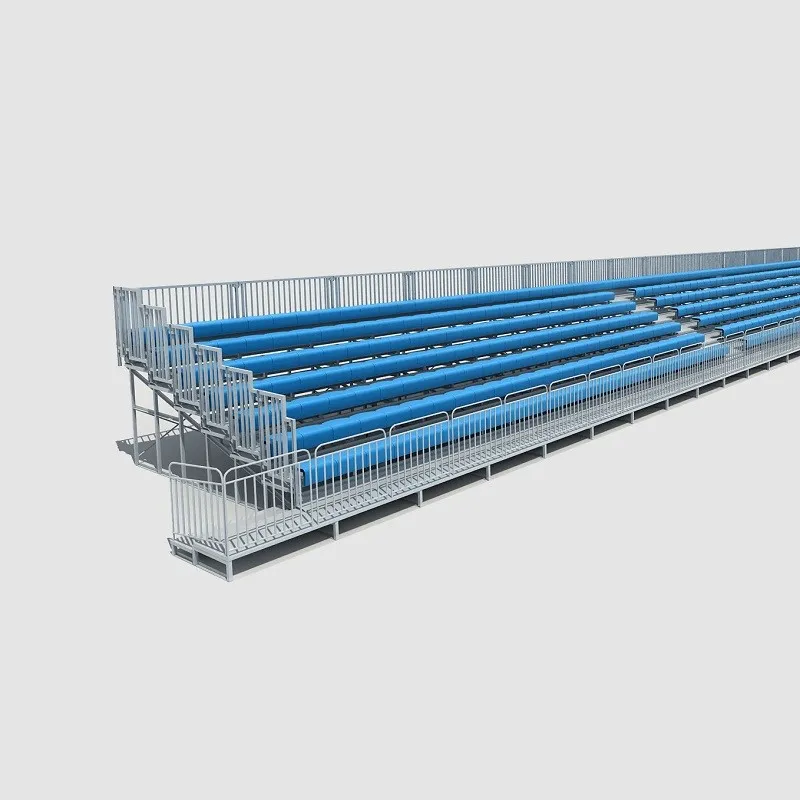

يتم استخدام النظام للمباريات المؤقتة أو الأنشطة الأخرى لتكون بمثابة متفرجين، وهو متغير ويمكن ربطه بواسطة بنوك مختلفة. يتم دمج الإطار المجلفن الساخن مع لوح مقعد من الألومنيوم المؤكسد وألواح قدم ذات تشطيب عسكري، والتي يمكن استخدامها يوميًا، سواء في الداخل أو الخارج، مع القليل من الصيانة أو بدونها لسنوات قادمة.

تُستخدم الهياكل المتوسطة والصغيرة الحجم على نطاق واسع في المدارس الثانوية والجامعات وملعب كرة القدم وما إلى ذلك.

يتم استخدام الفولاذ الخفيف عالي الجودة والتصميمات المبتكرة. التصميم المبسط والبنية الآمنة مع المتانة معتمدة من قبل السوق.

- لا

المواصفات

- لا

1. عرض المجموعة القياسي، وعرض الخطوة، وارتفاع الخطوة والمقاعد المناسبة

(1) عرض المجموعة:

الحد الأدنى القياسي لعرض مجموعة الوحدة (نطاق الدعم الرئيسي) هو: 452 * 8 = 3616 مم و 1220 * 3 = 3660 مم.


(2) عرض الخطوة: 720 مم/840 مم.


(3) ارتفاع الخطوة: 250 مم/300 مم.


(4) المقاعد المعمول بها:

يمكن تكوين المدرجات المعدنية بكراسي مدمجة مصبوبة بالنفخ مثل nova و eco-l و eco-m ومقاعد البدلاء. وفقًا لأحجام المقاعد أو متطلبات العميل، يمكن تكوينها على مدرجات معدنية بارتفاعات وعرض خطوات مختلفة. يجب ضبط عرض ممر المدرجات على أنه عرض 2-3 مقاعد.

(5) ما ورد أعلاه هي المعلمات الهيكلية القياسية.

يمكن أيضًا تصنيع المدرجات الهيكلية غير القياسية المخصصة وفقًا للمتطلبات المحددة للعملاء. الحد الأقصى لامتداد اليسار واليمين للقوس هو: 4000 مم. الحد الأقصى للمسافة الأمامية والخلفية للعمود هو: 2000 مم. إذا كان من الضروري تصميم الصف الأول من المدرجات بارتفاع مرتفع بسبب متطلبات خط الرؤية، فيجب ألا يتجاوز الارتفاع مترين.

2. مقدمة حول بنية نظام المدرجات

التركيب الهيكلي: يتكون من نظام دعم هيكل فولاذي سفلي، ونظام دواسة، ونظام مقعد، ونظام حماية أمان، وما إلى ذلك.

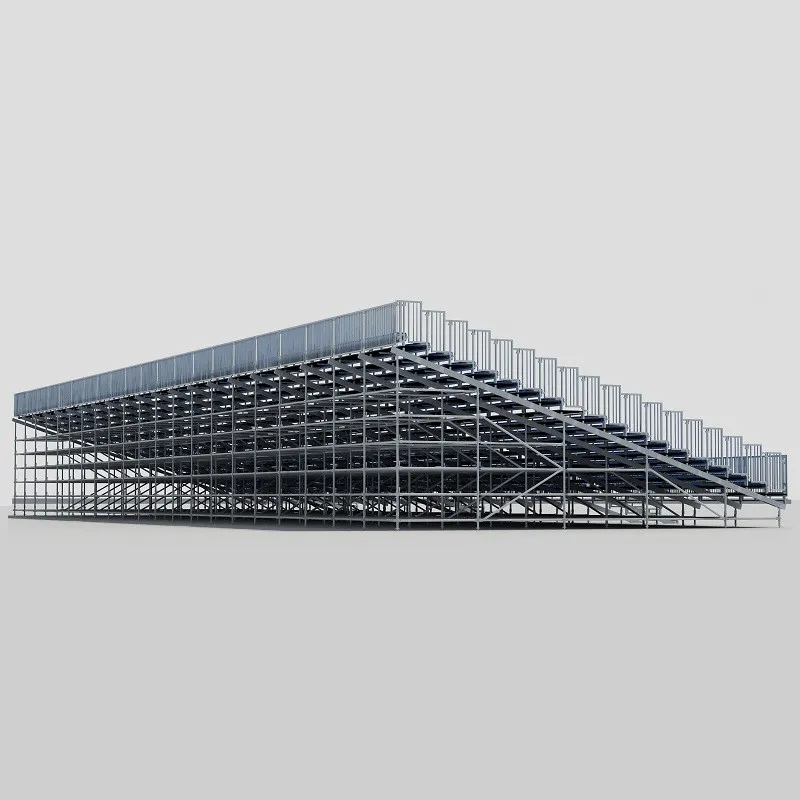

(1) نظام دعم الهيكل الفولاذي السفلي:

شعاع مائل - ملحوم من زاوية فولاذية 50 * 50 * 5 مم وأنبوب مستطيل 160 * 80 * 3.75 مم. عمود - يمكن استخدام ثلاث مواد مختلفة للتعامل مع ظروف الموقع المختلفة: يمكن استخدام الأنبوب المستطيل 120 * 60 * 3.75 مم للأرض الصلبة ذات تسطيح الموقع العالي ؛ أعمدة قابلة لضبط الارتفاع من نوع السقالة φ48 * 3 مناسبة للأرض ذات الموقع المعقد (التسطيح المنخفض ، مع المنحدرات ، وما إلى ذلك) ؛ أعمدة فولاذية على شكل حرف H مقاس 150 * 150 * 7 * 10 مناسبة لسلسلة المدرجات ذات العدد الكبير من الطبقات وتحمل الأحمال الكبيرة ومتطلبات الغرفة الوظيفية في الأسفل (يجب استخدام نماذج الأعمدة الفولاذية على شكل حرف H مع عوارض فولاذية مائلة على شكل حرف H). تُستخدم البراغي عالية القوة للتوصيل بين الأعمدة والعوارض المائلة. عرضيًا وطوليًا ، توجد دعامات قطرية من الصلب الزاوي أو دعامات متقاطعة. يمكن تثبيت العمود والأرض عن طريق سحب الجوز المخروطي وتفجيره.


(2) نظام الدواسة:

التكوين العام للمدرجات المعدنية هو دواسات من سبائك الألومنيوم. المادة هي سبائك الألومنيوم 6063. يتم معالجة السطح بالأكسدة الأنودية. تم تصميم السطح بنسيج مقعر محدب، له وظائف مضادة للانزلاق والصرف. يمكن أيضًا مطابقة المدرجات المعدنية الداخلية بدواسات خشبية مغلفة بسمك 18 مم.


(3) نظام المقعد:

كراسي منفوخة متكاملة مثل نوفا، إيكو-إل، إيكو-إم. يمكن تركيب المقاعد بطريقة مسطحة أو عمودية.


(4) نظام حماية السلامة:

يتضمن نظام حماية السلامة حواجز خلفية وحواجز جانبية. لا يقل ارتفاع حواجز الحماية عن 1100 مم، مما يضمن سلامة الأفراد بشكل كامل. يتم لحام مادة حواجز الحماية من أنبوب مستطيل 40 * 40 * 2.0 مم وأنبوب دائري φ12 * 1.5. الهيكل مستقر، مع مواد أقل. يمكن لحواجز الحماية البسيطة توفير التكاليف.

3. متطلبات تحمل الأحمال الهيكلية

الحمل الدائم المصمم للمدرجات هو 500 نيوتن /م2، والقيمة المصممة للحمل الحي هي 4000n/م2. عامل الأمان التصميمي هو 1.5. يتم أخذ تأثيرات حمل الرياح وحمل الثلوج وما إلى ذلك على الهيكل بعين الاعتبار بشكل كامل لضمان سلامة النظام بأكمله. يجب أن يكون الحاجز قادرًا على تحمل حمل ثابت جانبي موزع بشكل موحد يبلغ 2000 نيوتن / متر. بالإضافة إلى هذه المعلمات، سيتم أخذ جميع العوامل التي قد تؤثر على السلامة الهيكلية في الاعتبار.

- لا

4. معالجة سطح الفولاذ

يمكن أن يكون هناك خيارات متعددة لطرق معالجة سطح الفولاذ: الجلفنة بالغمس الساخن، أو الرش بالمسحوق، أو الرش بالمسحوق بعد الجلفنة بالغمس الساخن. بشكل عام، يتم إجراء معالجة الجلفنة بالغمس الساخن. في البيئات الداخلية، يمكن استخدام الرش بالمسحوق للعلاج. وفقًا للاحتياجات، يمكن إجراء الرش بالمسحوق بعد الجلفنة بالغمس الساخن.
