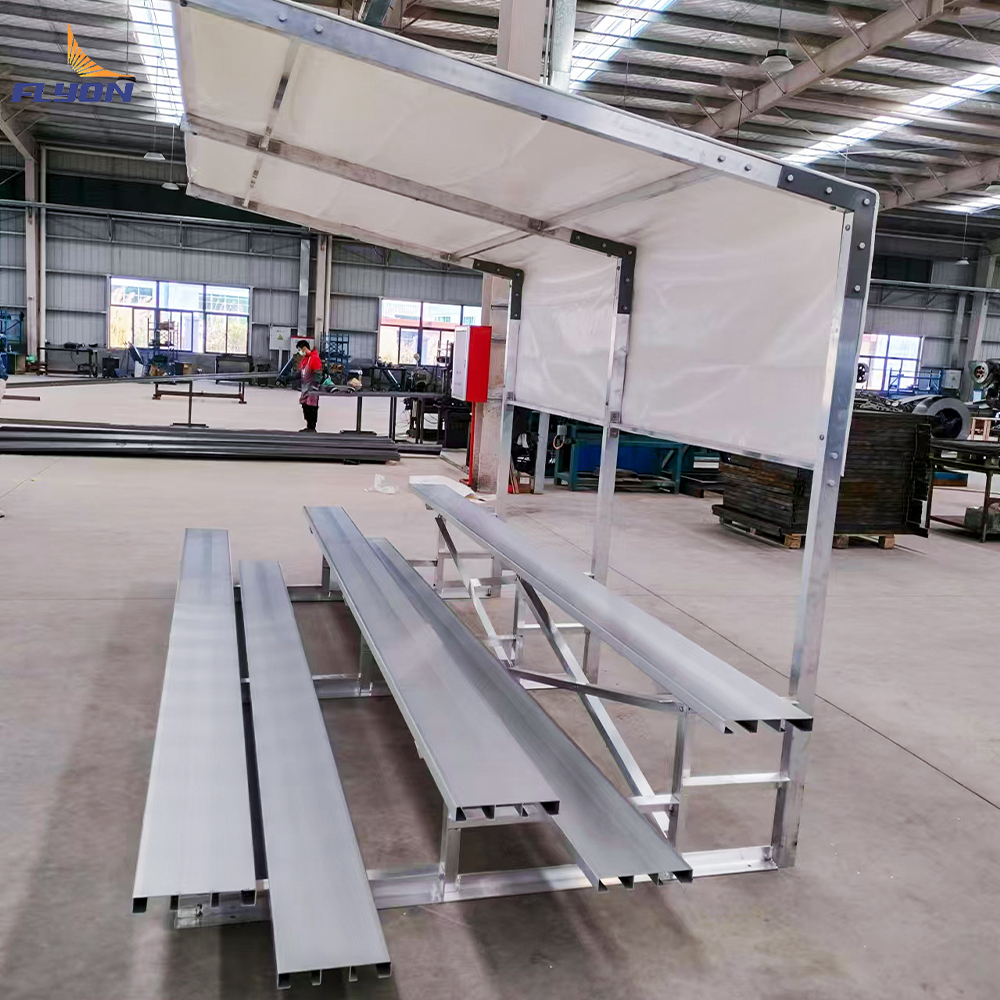

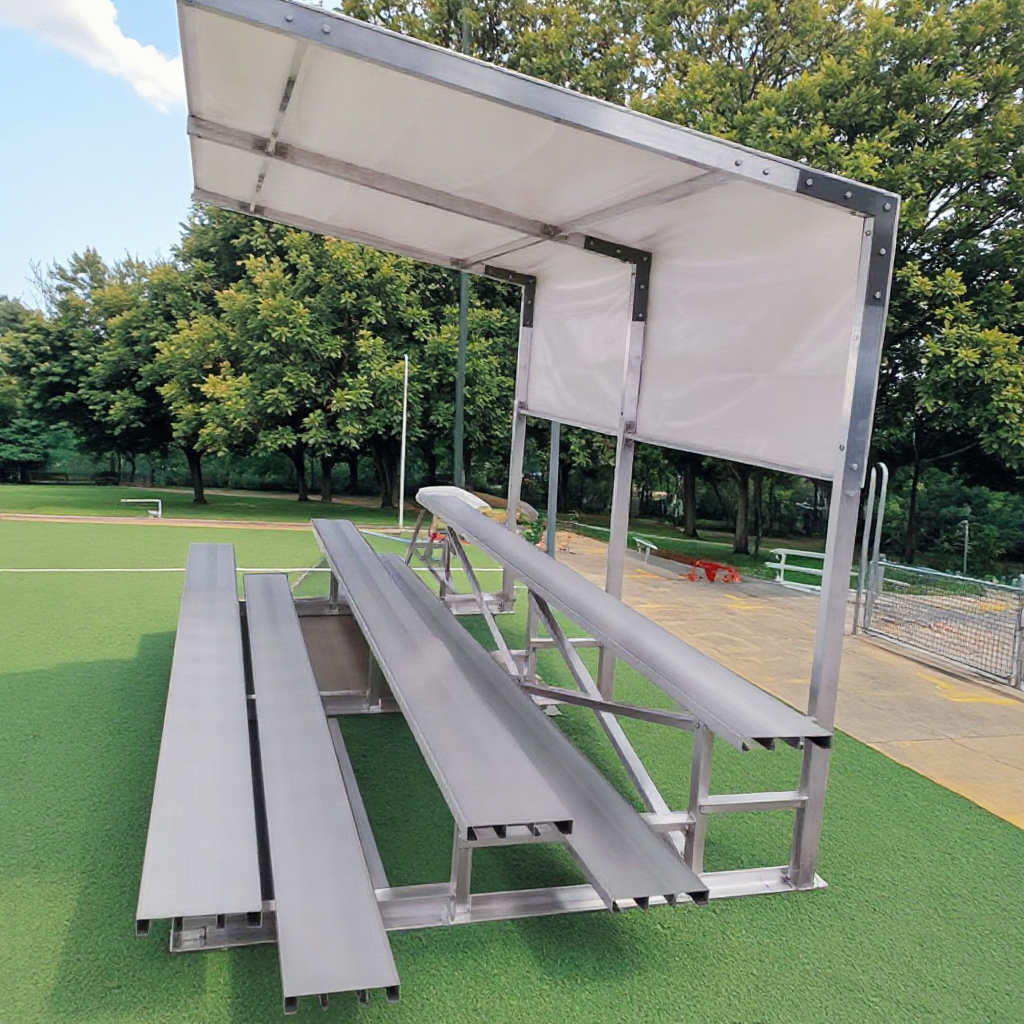

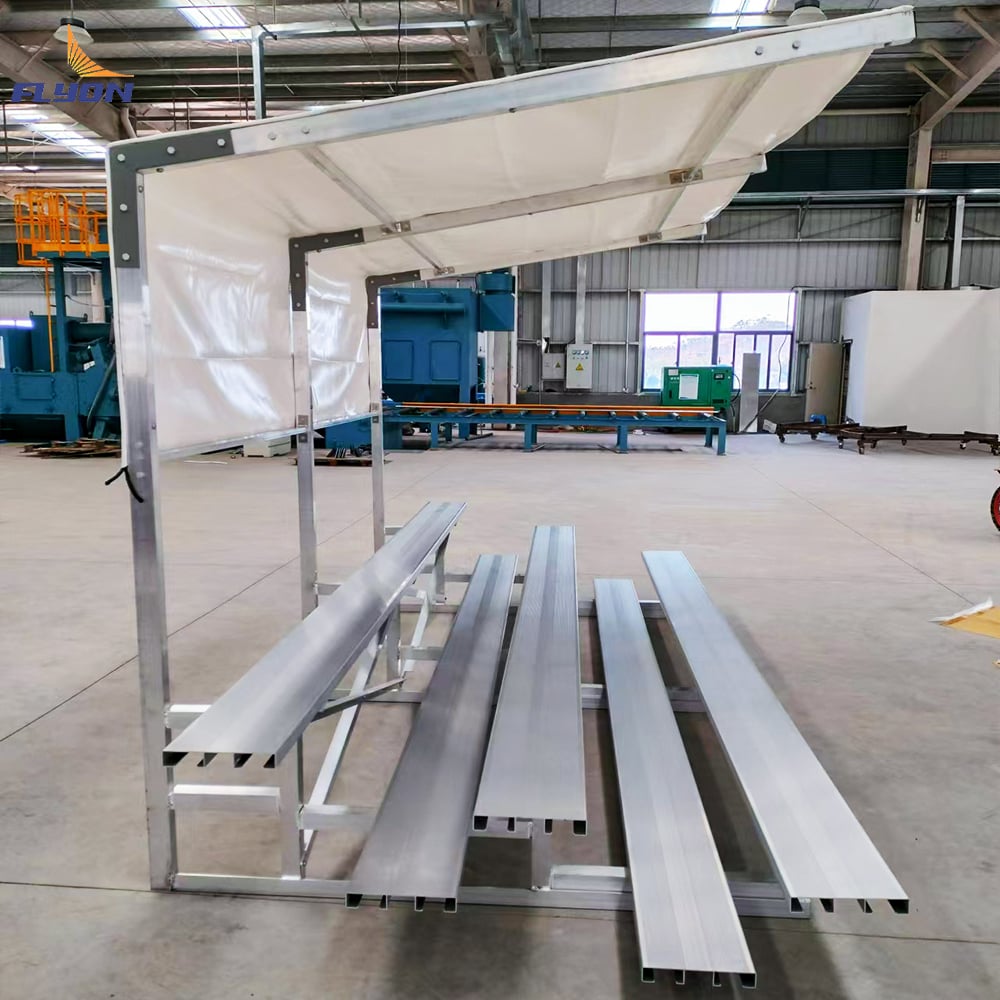

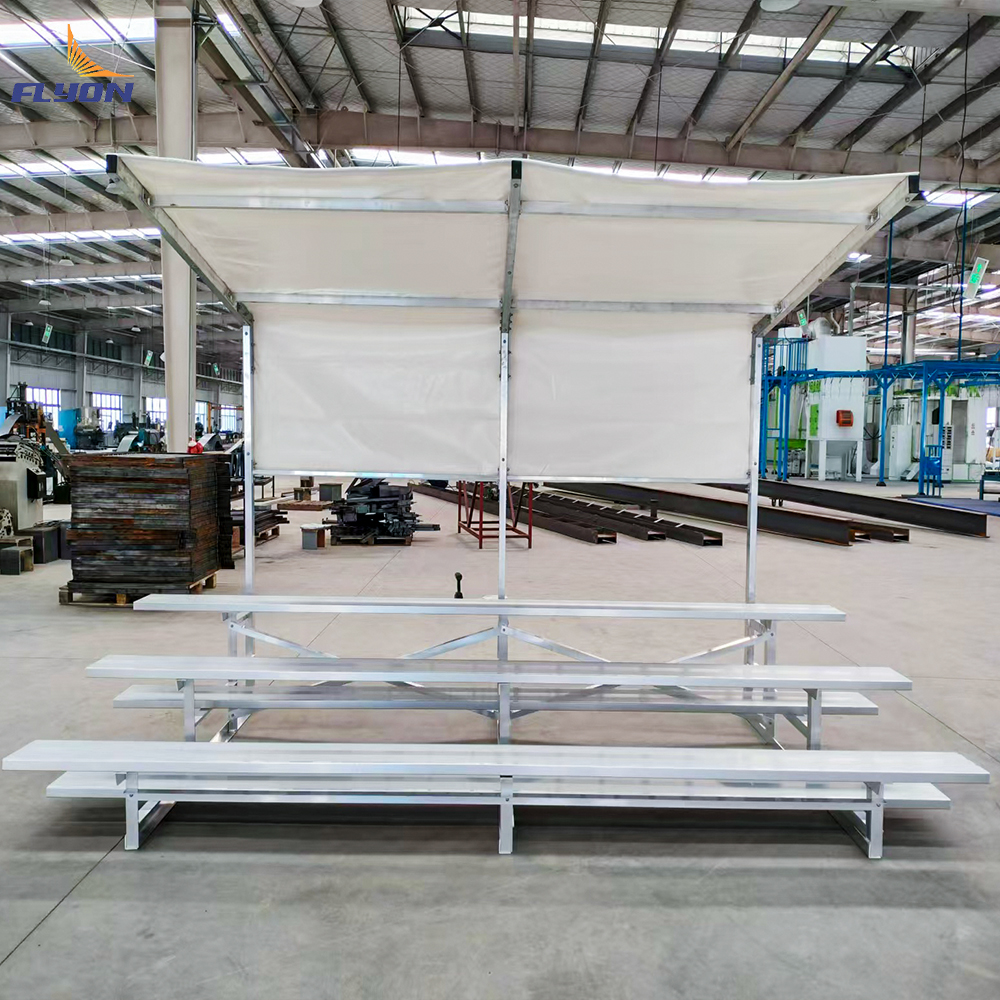

Palco in Lega di Alluminio con Tettoia Ombreggiante

Descrizione del prodotto

Il bleacher portatile è realizzato in alluminio. t è saldato con profili in lega d'alluminio personalizzati, consiste di tre parti che sono struttura in alluminio, ponte e sedile. Questi vantaggi sono l'assemblaggio modulare (connettere ogni unità facilmente), facile da operare e spostare e combinare secondo le esigenze dei clienti, è adatto per palestre scolastiche piccole e medie, sale polifunzionali, luoghi di competizione indoor e outdoor e club di svago outdoor.

Il piccolo bleacher portatile in alluminio è la scelta migliore per aumentare temporaneamente i posti a sedere. Con il sistema a ruote, è facile da spostare e immagazzinare.

Specifiche

1. Larghezza standard del gruppo, larghezza del gradino, altezza del gradino e posti applicabili

(1) Larghezza del gruppo:

Quando si utilizzano pedali in alluminio, la campata massima della staffa è 452*4 = 1808 mm; quando si utilizzano tavole laminate, la campata massima della staffa è 1200*2 = 2400 mm.

(2) Larghezza dello scalino: 580mm/700mm/800mm/820mm.

(3) Altezza dello scalino: 250mm/300mm.

(4) Posti a sedere applicabili:

La tribuna in metallo può essere configurata con sedie soffiate integrate come Nova, Eco-L, Eco-M e panche. In base alle dimensioni dei sedili o alle esigenze del cliente, può essere configurata su tribune in metallo con diverse altezze e larghezze dei gradini. La larghezza del passaggio della tribuna deve essere impostata come la larghezza di 2-3 posti.

(5) Le sopra indicate sono parametri strutturali standard.

È possibile realizzare anche tribune strutturali personalizzate non standard, in base alle specifiche esigenze dei clienti.

2. Introduzione alla struttura del sistema di tribune

Composizione strutturale: è composta da un sistema di supporto della struttura inferiore in acciaio, un sistema di pedali, un sistema di sedili, un sistema di protezione di sicurezza, ecc.

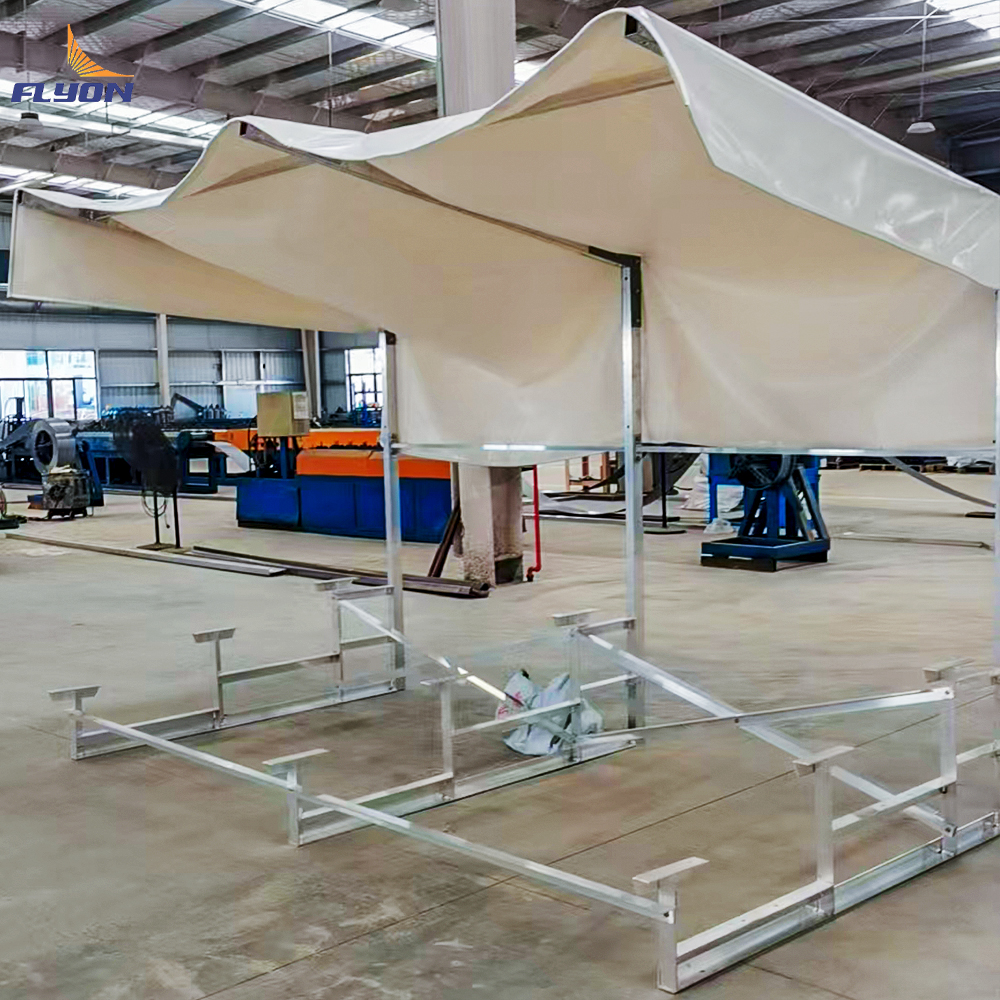

(1) Sistema di supporto della struttura inferiore in acciaio:

La staffa può essere formata in modo flessibile mediante saldatura di gruppo di angolari in acciaio da 50*50*5 mm, angolari in alluminio da 50*50*5 mm e tubi quadrati da 40*40*2,0 in base alle esigenze del progetto. Per il rinforzo diagonale e il fissaggio tra le staffe vengono utilizzati angolari in acciaio da 40*40*5 o angolari in alluminio da 40*40*4.

(2) Sistema pedale:

Prendendo la lega di alluminio come pedale, il materiale è la lega di alluminio 6063 e la superficie è trattata con ossidazione anodica. Ci sono due specifiche di pedali in alluminio: 240*38mm e 120*38mm. La superficie è progettata con texture concave-convesse, che hanno funzioni antiscivolo e di drenaggio. Prendendo le assi di legno come pedali, i pedali utilizzano compensato laminato impermeabile tagliato a rotazione in eucalipto di prima classe da 18 mm di spessore. La superficie è incollata con pelle in PVC altamente resistente all'usura, ignifuga e antiscivolo. Il giunto di testa delle assi di legno utilizza speciali connettori in lega di alluminio a forma di I.

(3) Sistema di seduta:

Sedie integrate soffiate come Nova, Eco-L, Eco-M. Le sedute possono essere installate in piano o in verticale.

(5) Sistema di protezione sicurezza:

Il sistema di protezione di sicurezza comprende guardrail posteriori e guardrail laterali. L'altezza dei guardrail non è inferiore a 1100 mm, garantendo completamente la sicurezza del personale. Il materiale della colonna dei guardrail è un tubo quadrato 40*40*2,0 mm e la barra trasversale è un tubo rettangolare 40*20*2,0 mm. La struttura è stabile, con meno materiali. Il semplice guardrail può far risparmiare sui costi. Per le tribune interamente in alluminio, vengono utilizzate le specifiche corrispondenti dei tubi in alluminio come guardrail.

3. Requisiti strutturali portanti

Il carico permanente progettato della tribuna è 420N/㎡ e il valore progettato del carico vivo è 4000N/㎡. Il fattore di sicurezza di progettazione è 1,5. Le influenze del carico del vento, del carico della neve, ecc. sulla struttura sono pienamente considerate per garantire la sicurezza dell'intero sistema. Il guardrail deve essere in grado di sopportare un carico statico laterale uniformemente distribuito di 2000N/m. Oltre a questi parametri, saranno presi in considerazione tutti i fattori che possono influenzare la sicurezza strutturale.

4. Trattamento superficiale dell'acciaio

Possono esserci molteplici scelte per i metodi di trattamento della superficie dell'acciaio: zincatura a caldo, spruzzatura a polvere o spruzzatura a polvere dopo zincatura a caldo. Generalmente, viene eseguito il trattamento di zincatura a caldo. In ambienti interni, può essere utilizzata la spruzzatura a polvere per il trattamento. A seconda delle esigenze, la spruzzatura a polvere può essere eseguita dopo la zincatura a caldo.
